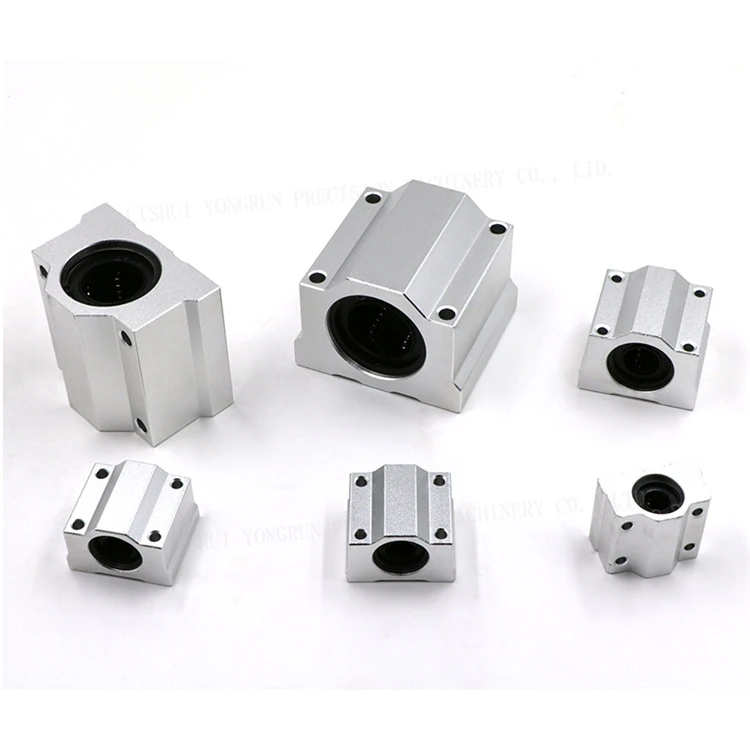

Az SCS-sorozat (gyakran "SCS-csúszkáknak" vagy "dobozcsapágyaknak" nevezik) az egyik legelterjedtebb és legköltséghatékonyabb{0}}megoldás a kerek tengelyek mentén történő lineáris mozgás irányítására.
Technikailag az SCS egység egy szabványos lineáris golyós perselyből (LM...UU) áll, amely egy precíziós-megmunkálású alumínium párnablokk házba van zárva. Ez a ház biztosítja a szükséges rögzítési pontokat és szerkezeti merevséget, így a nyers csapágyat "plug{3}}and-play" automatizálási megoldássá alakítja.
1. Elsődleges funkciók
Betöltési felület:Az egység összekötő pontként működik a mozgó kocsi (teher) és az álló vezetőtengely között. Lapos felső felületén négy menetes furat található, amelyek lehetővé teszik a lemezek, érzékelők vagy munkadarabok közvetlen rögzítését.
Súrlódáscsökkentés:A belső keringető golyóscsapágyak felhasználásával az SCS egység a csúszósúrlódást gördülési súrlódássá alakítja. Ez drasztikusan csökkenti a terhelés mozgatásához szükséges erőt a hagyományos műanyag vagy bronz perselyekhez képest.
Egyszerűsített igazítás:Az alumínium ház úgy van megmunkálva, hogy a csapágyat tökéletesen párhuzamosan tartsa a rögzítési felülettel, így nincs szükség bonyolult furatmegmunkálásra egyedi lemezekben, és egyszerűsödik az összeszerelési folyamat.
2. Főbb előnyök
Költség{0}}hatékonyság:Az SCS sorozat kivételes teljesítmény-{0}}ár{1}}arányt kínál. Gazdaságosabb alternatívája a profilsínvezetőknek (mint például a HG vagy EG sorozat) olyan alkalmazásoknál, amelyek nem igényelnek ultra-nagy pontosságot vagy nagy teherbírást.
Könnyű telepítés és karbantartás:Ellentétben a nyers lineáris csapágyakkal, amelyekhez prés{0}}szerelvény és rögzítőgyűrűk szükségesek, az SCS egység közvetlenül sík felületekre csavarodik fel. A csere egyszerű,-egyszerűen csavarja ki a kopott egységet, és percek alatt kicseréli.
Alacsony tehetetlenségi nyomaték:Az eloxált alumíniumötvözetből készült ház könnyű és korrózióálló-. Ez az alacsony tömeg gyorsabb gyorsítást és lassítást tesz lehetővé kisebb motorok használatával.
3. Sorozatváltozatok
Normál (SCS-UU):A szabványos egy{0}}hosszú blokk.
Hosszú típus (SCS-LUU):Két{0}}hosszú blokk, amely két csapágyat tartalmaz a nagyobb nyomatéki terhelés stabilitása érdekében (csavarodási ellenállás).
Rövid típus (SCS-S):Kompakt változat, amelyet korlátozott helyigényű{0}}alkalmazásokhoz terveztek.
