Nagy-tartó-teljesítményű mechanikus szorítógyűrűink úgy lettek kialakítva, hogy rögzítsék az axiális alkatrészeket, és megbízható végütközőkként működjenek a lineáris tengelyeken. A hagyományos rögzítő-csavaros konfigurációktól eltérően az osztott-bilincs kialakítás egyenletes kerületi erőt oszt el a tengely körül, megakadályozva a csúszást, miközben biztosítja a nem-sértő tartást.
Anyagkonfigurációk és alkalmazások
A különböző környezetvédelmi és működési követelmények teljesítése érdekében ezek a nyakörvek három prémium anyagból állnak rendelkezésre:
Átlátszó-Eloxált alumínium
Alacsony-tömeg, kis-tehetetlenség és nagyon korrózióálló-.
Fekete-oxid-szénacél
Nagy -szilárdságú, robusztus és kopásálló-.

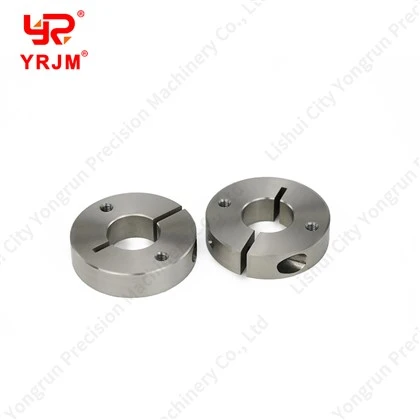

Rozsdamentes acél
Kivételes rozsda- és vegyszerállóság, ideális lemosáshoz vagy szaniter környezethez.
Ez a sorozat a preferált választás ipari automatizáláshoz, gépek pozicionálásához és robusztus mechanikus végállásokhoz.
Közös tengely gallér kialakítások
Egy-osztott (egy-részes szorítógallér):
Kivitel: Szilárd gyűrű a falon egy radiális hasítással.
Előny: Robusztus, egyenletes fogást biztosít. Könnyen beállítható az egyaljzatú-fejű sapkacsavar meglazításával, a gallér kívánt helyzetbe csúsztatásával, majd újra-szorításával.
Legjobb: Szabványos vég-megállások, lökethatárok és axiális alkatrészek megtartása.
Dupla-osztott (két-részes szorítógallér):
Kivitel: A gallér két különálló félre van osztva, amelyeket két egymással szemben lévő csavar rögzít.
Előny: Rendkívüli összeszerelési kényelem. Ennek a konfigurációnak nem kell átcsúsznia a tengely végén. Bármikor felszerelhető a tengely köré anélkül, hogy szét kellene szerelni- az előre telepített csapágyakat, szíjtárcsákat vagy tengelykapcsolókat, így csökken a karbantartási állásidő.
Legjobb: A rendszer utólagos felszerelése, a tengely középső -elhelyezése és olyan kompakt szerelvények, ahol a tengelyvégek nem érhetők el.
Set{0}}csavar (tömör gallér):
Kivitel: tömör gyűrű egy vagy két menetes furattal az állítócsavarokhoz.
Előny: Alacsony egységköltség és kompakt radiális hézag (legkisebb külső átmérő).
Legjobb: Könnyű{0}}terhelésű, statikus pozicionálás puha tengelyeken (például alumínium vagy sárgaréz), ahol a felületi elszíneződés nem akadály.
Működési elv: egyszeri-osztott radiális tömörítés
Az egy-szorítógallér a sugárirányú összenyomás elvén működik, hogy rögzítse az alkatrészeket a lineáris tengelyeken.
A szerkezet
A gallér tömör gyűrűként van kialakítva, amelynek egyik oldalán egyetlen radiális hasíték található. Egy nagy-szilárdságú, dugós{2}}fejű csavar merőlegesen van elhelyezve, hogy áthidalja ezt a rést.
A befogási művelet
A zárócsavarra kifejtett nyomaték közelebb húzza egymáshoz a rés két oldalát, csökkentve a gallér belső átmérőjét.
A fizika
Ahelyett, hogy az erőt egyetlen pontra összpontosítanánk (ahogyan ez a csavaros{0}}konstrukciók esetében történik), az egyetlen-osztott gallér teljes belső kerülete egyenletes sugárirányú nyomást fejt ki. Ez egyenletesen osztja el a szorítóerőt a tengely felületén, jelentősen növelve a súrlódási érintkezési felületet anélkül, hogy az illeszkedő felületet elrontaná.
A termék előnyei
Nem{0}}maring tengelyvédelem:
A nagy-precíziós lineáris tengelyek edzettek és szigorú tűrésekre vannak köszörülve. Mivel az egy-darabból készült gallér egyenletes felületi súrlódást alkalmaz, nem pedig behatoló rögzítőcsavart, így a tengely felületét sorja, lapos foltok vagy hornyok nélkül tartja. Ez biztosítja a perem többszöri beállítását anélkül, hogy veszélyeztetné a lineáris csapágyak sima mozgását.
Nagy axiális tartási kapacitás:
A szorítóerő egyenletes elosztásával a tengely átmérője körül az egyszeri-felosztású kialakítás kiváló axiális tartóerőt biztosít. Megbízhatóan ellenáll az elmozdulásnak dinamikus ütési erők vagy erős -rezgés esetén.
Egyszerűsített egyetlen csavarbeállítás{0}}:
Ellentétben a két-részes (kettős-osztott) gallérral, amelyek megkövetelik az egymással szemben lévő rögzítők nyomatékának egyensúlyát, az egy-részes gallér egyetlen csavarral rendelkezik. Az áthelyezéshez egyszerűen meg kell lazítani az egyetlen csavart, el kell csúsztatni a gallért a kívánt pozícióba, és újra meg kell-nyomni a rögzítőelemet.
Szimmetrikus tömeg nagy sebességű{0}}forgáshoz:
Egyetlen radiális hasítással a gallér rendkívül egyenletes tömegeloszlást tart fenn a középvonala körül. Ez a kiegyensúlyozott geometria, különösen a könnyű alumíniumban, minimálisra csökkenti a forgási vibrációt, így alkalmas a nagy sebességű tengelyekhez.
GYIK
K: Milyen típusú céged van?
V: Gyártó vagyunk saját gyárunkkal.
K: Hol található a cége? Engedélyezi a gyárlátogatást?
V: Cégünk Lishui városában, Zhejiang tartományban, Kínában található – a lineáris mozgású termékek országosan ismert központjában. Szeretettel várjuk, hogy látogassa meg és tekintse meg létesítményeinket.
K: Adsz mintákat?
V: Ingyenes mintákat kínálunk a termék minőségének ellenőrzéséhez.
K: Kínál testreszabást a termékeihez?
V: Igen, OEM/ODM testreszabási szolgáltatásokat nyújtunk.
K: Testreszabható a termék csomagolása?
V: Igen, termékjelölési szolgáltatásokat is kínálunk.
K: Garanciális termékekre vonatkozik?
V: Igen, két{0}}éves kiterjesztett garanciát biztosítunk termékeinkre.
K: Milyen tanúsítványokkal rendelkezik a cége?
V: Rendelkezünk ISO9001 minőségirányítási rendszer tanúsítással és CE tanúsítvánnyal.
K: Mi a minimális rendelési mennyiség?
V: A minimális rendelési mennyiség egy darab.
K: Mi a szállítási határidő?
V: A kis tételes megrendeléseket 3-7 napon belül szállítják. A nagy tételes megrendeléseket általában 7–30 napon belül szállítják ki.
K: Milyen fizetési módokat fogad el?
V: PayPal-t, elektronikus átutalást, akkreditívet és egyéb módokat elfogadunk.
K: Milyen szállítási lehetőségek állnak rendelkezésre?
V: Változatos szállítási csatornákat kínálunk, beleértve a tengeri fuvarozást, a légi fuvarozást, a futárszolgálatot és a postai küldeményt.
K: Általában mennyi ideig tart a válasz megérkezése?
V: Termékekkel és árral kapcsolatos kérdések esetén 24 órán belüli választ garantálunk (gyakran sokkal gyorsabban).
Kína egyik legprofesszionálisabb tengelygyűrű-gyártója és beszállítójaként minőségi termékek és versenyképes ár jellemzi. Biztos lehet benne, hogy itt vásárolhat testreszabott Kínában gyártott tengelygyűrűt gyárunkból. Lépjen kapcsolatba velünk ingyenes mintaért.
