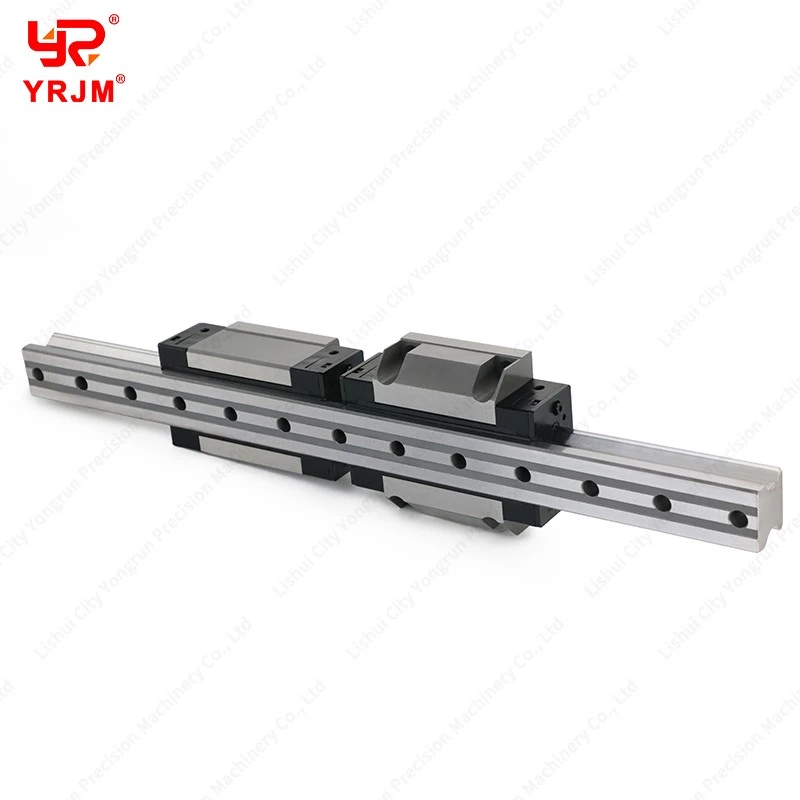

Az RG sorozat egy nagy teherbírású, -nagy-precíziós lineáris vezetőrendszer, amelyet olyan ipari alkalmazásokhoz terveztek, ahol a szerkezeti elhajlást minimálisra kell csökkenteni. A szabványos golyós -típusú vezetőpályáktól eltérően az RG sorozat precíziós hengeres görgőket használ gördülőelemként.
A golyóscsapágyak érintkezési pontjáról a görgők vonalérintkezőjére váltva az RG sorozat nagy merevséget és jelentős teherbírást ér el viszonylag kompakt alapterületen belül. Mind a blokk, mind a sín szerkezeti felépítését a végeselem-módszer (FEM) elemzése finomította a sima lineáris mozgás elősegítése, a feszültségkoncentráció minimalizálása és a működési élettartam meghosszabbítása érdekében. Az RG sorozat névleges méretben kapható RG15-től RG65-ig, konfigurációs opciókkal, beleértve a négyzetes -típusú (RGH) és a karimás- típusú (RGW) kocsikat is.
-
RGW65HC görgős lineáris vezető
Az RGW65HC a lineáris mozgás titánja, amelyet kifejezetten mega{1}}méretű ipari gépekhez terveztek, ahol a szerkezeti integritás az abszolút prioritás. Az RG Roller Series zászlóshajójaként ez a Hozzáadás a vizsgálathoz -
RGW65CC görgős lineáris vezető
Az RGW65CC egy ipari-minőségű lineáris mozgású kocsi, amelyet úgy terveztek, hogy páratlan szerkezeti merevséget biztosítson a nagy-léptékű, nagy-precíziós gépekhez. Az RG Roller Series Hozzáadás a vizsgálathoz -
RGW55HC görgős lineáris vezető
Az RGW55HC egy nagy-kapacitású lineáris mozgású kocsi, amelyet úgy terveztek, hogy kivételes szerkezeti merevséget biztosítson a nagy-léptékű, nagy-precíziós ipari gépekhez. Eltérve a hagyományos Hozzáadás a vizsgálathoz -
RGW55CC görgős lineáris vezető
Az RGW55CC egy nagy-merevségű, karimás- típusú lineáris vezetőblokk, amelyet nagy-terhelésű CNC megmunkáláshoz, portálmarókhoz és nagy-ipari portálokhoz terveztek. A teljesítmény-hajtású RG sorozat Hozzáadás a vizsgálathoz -
RGW45HC görgős lineáris vezető
Sorozat: RG sorozat (nagy{0}}merevségű hengeres görgőtípus). Méret: 45 mm (Teljesen kompatibilis az RGR45 sínekkel). Kivitel: HC típus (karimás, hosszúkás / szuper-nagy terhelés). Gördülő elemek: Hozzáadás a vizsgálathoz -
RGW45CC görgős lineáris vezető
Az RGW45CC Linear Motion Carriage egy nagy teherbírású alkatrész, amelyet nagy-ipari gépekhez terveztek, amelyek kivételes szerkezeti integritást követelnek meg. Az RG Roller sorozat részeként a Hozzáadás a vizsgálathoz -
RGW35HC görgős lineáris vezető
Az RGW35HC egy nagy-merevségű lineáris kocsi, amelyet igényes ipari környezetekhez terveztek. Az RG Roller Series részeként a hagyományos golyóscsapágyak helyett precíziós-csiszolt hengeres görgőket Hozzáadás a vizsgálathoz -
RGW35CC görgős lineáris vezető
Az RGW35CC egy ipari -minőségű, karimás- típusú lineáris vezetőblokk, amelyet nagy igénybevételű CNC megmunkáláshoz,{3}}portálmarókhoz és nagy-ipari portálokhoz terveztek. A nagy teljesítményű RG Hozzáadás a vizsgálathoz -
RGW30HC görgős lineáris vezető
Az RGW30HC egy ultra-nagy-merevségű, karimás- típusú lineáris vezetőblokk, amelyet nagy igénybevételű-CNC megmunkáláshoz, nagy-formátumú portálokhoz és ipari présekhez terveztek. Az RG sorozat Hozzáadás a vizsgálathoz -
RGW30CC görgős lineáris vezető
Sorozat: RG sorozat (Ultra-nagy merevségű görgős típus). Méret: 30 mm (Teljesen kompatibilis az RGR30 sínekkel). Kivitel: CC típus (karimás, nagy terhelésű, szabványos hossz). Gördülő elemek: Hozzáadás a vizsgálathoz -
RGW25HC görgős lineáris vezető
Az RGW25HC egy prémium, rendkívül -nagy-merevségű lineáris mozgású kocsi, amelyet olyan alkalmazásokhoz terveztek, ahol a szerkezeti integritás és a nagy teherbírású-terhelhetőség nem-megtárgyalható. Hozzáadás a vizsgálathoz -
RGW25CC görgős lineáris vezető
Az RGW25CC egy nagy -teljesítményű lineáris mozgásblokk, amelyet olyan ipari alkalmazásokhoz terveztek, amelyek rendkívüli merevséget és sokoldalú rögzítést igényelnek. Az RG sorozat Hozzáadás a vizsgálathoz
RG sorozatú blokkkonfigurációs és -kiválasztási útmutató
Az RG sorozat két elsődleges blokk-konfigurációban áll rendelkezésre, hogy megfeleljen a különféle szerelési és szerkezeti követelményeknek:
RGH (négyzet típus):
Egy keskeny, magas{0}}profilú, négyzet alakú blokk felülről-lefelé szereléshez. Ez a konfiguráció ideális olyan lineáris tengelyekhez, ahol az oldalirányú tér korlátozott, például géposzlopok belsejében vagy kompakt szerszámgépkeretekben.
RGW (karima típus):
Széles -tartóblokk oldalsó rögzítőperemekkel. A széles szerkezeti lábnyom kiváló ellenállást biztosít a torziós és nyomatékos terhelésekkel szemben, miközben támogatja a rugalmas felülről-lefelé vagy alulról-felfelé irányuló szerelési konfigurációkat.
Elérhető méretek és terhelési osztályok:
Sín méretek:Elérhető szabványos névleges sínszélességben, 25 mm és 65 mm között.
Terhelési osztályok:Szabványos -hosszú "CA/CC" blokkokban az elosztott hasznos teherhez, és hosszúkás, extra-nehéz-terhelésű "HA/HC" blokkokban, amelyeket kifejezetten nagy-nyomatékú, egy-kocsis vagy konzolos alkalmazásokhoz terveztek.
Az RG Roller Series műszaki alapelvei
Az RG sorozat kivételes merevségét és nagy{0}}terhelési teljesítményét három elsődleges mechanikai elv szabályozza:
01.
A görgő előnye: vonalérintkező kontra pontérintkező
A hagyományos lineáris vezetők gömb alakú golyóscsapágyakat használnak, egyetlen mikroszkopikus pontra koncentrálva a terhelést. Szélsőséges erőhatások hatására ez a pontérintkező rugalmas deformáción megy keresztül, ami szerkezeti megfelelőséget vált ki (gyakran "szivacsosságnak" nevezik) a tengelyben.
Az RG megoldás: Az RG sorozat a golyókat hengeres görgőkre cseréli, amelyek egy folytonos vonal mentén érintkeznek a sínnel. A terhelés lényegesen nagyobb felületen való elosztásával a hengeres görgők drasztikusan csökkentik a rugalmas deformációt. Ez akár 300%-kal nagyobb szerkezeti merevséget biztosít, mint a golyós -típusú megfelelői, és kompromisszumok nélküli pozícióstabilitást biztosít a legnehezebb megmunkálási műveletek során is.
02.
Szimmetrikus 4 irányú terhelési geometria
Az RG sorozatot kifejezetten nagy-precíziós, nagy-terhelésű környezetekhez tervezték, ahol gyakoriak a több{{2}irányú erők.
Omnidirekcionális merevség: Négy sor görgővel, szimmetrikusan 45{1}}-os érintkezési szögben kialakítva, az RG sorozat egyenletes teherbírást -mutat minden elsődleges tengelyen: radiális (lefelé), fordított-radiális (felfelé) és oldalirányban (oldalra).
Csökkentett feszültségkoncentráció: A feszültség egyenletes elosztása a görgők lineáris érintkezési felülete mentén megakadályozza az anyag lokális kifáradását (kirepedését). Ez meghosszabbított élettartamot biztosít még folyamatos, éjjel-nappali nagy igénybevételű termelési környezetben is.
03.
Kiváló pillanatnyi terhelésállóság
A nehéz portálok és gépszerkezetek a lineáris vezetőpályákat gyakran nagy torziós erőknek teszik ki (dőlésszögű, elfordulás és gurulás).
Előnyök: Az RG kocsik robusztus szerkezeti felépítésének és a hengeres görgők nagy merevségének köszönhetően ez a sorozat kiváló nyomatéki{0}}terhelésállóságot biztosít. Hatékonyan megakadályozza a kocsi elhajlását (ringatását), amikor a szerszámfej el van tolva vagy konzolos a sín közepétől.
