Gyakori kérdés a beszerzési és mérnöki osztályoktól: "Cserélhetünk egy SFI anyát SFU anyára?"
A rövid válasz az, hogy nem,{0}}csak előbb ellenőrizni kell a karima méreteit és a csavarmintákat.

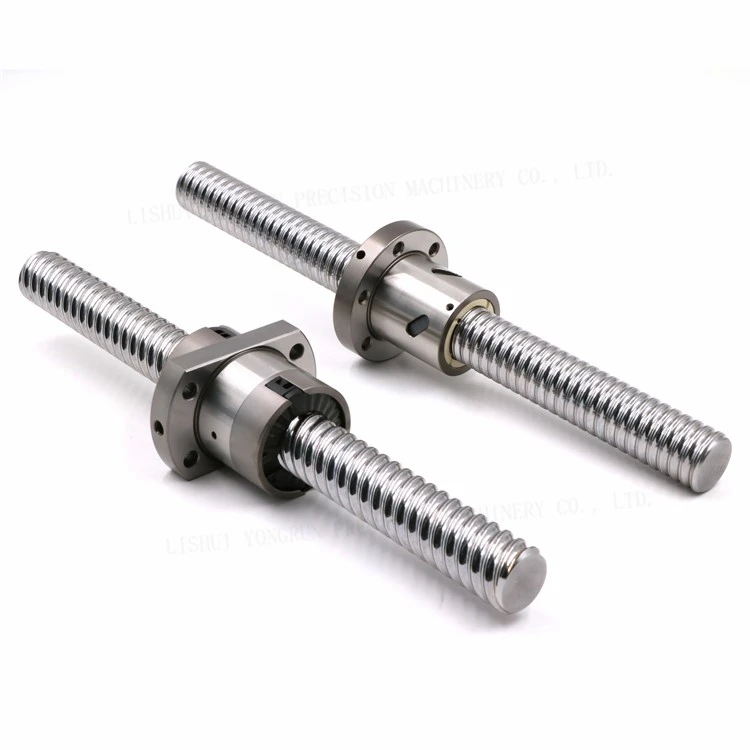

Bár mindkettő karimás, egyformán működő anya, a szerelési geometriájuk és szabványaik jelentősen eltérnek egymástól:
- SFU sorozat (DIN{0}}típus / vágott karima):
Az SFU szabványos DIN 69051 Form B karimaprofilt használ. Lapos-vágott felső és alsó szélei vannak, így kompakt, négyzetszerű, lekerekített oldalakkal{3}}szerű alakot kap. Ezt az alacsony -profilú geometriát kifejezetten szűk hézagú alkalmazásokhoz tervezték, lehetővé téve az anyát az alaplaphoz rendkívül közel vagy szabványos rögzítőkonzolok (például a DSG sorozat) belsejébe történő felszerelését.
- SFI-sorozat (JIS{0}}Típus / Kerek karima):
Az SFI hagyományos, teljesen kör alakú kerek karimával rendelkezik (általában megfelel a JIS szabványoknak). Mivel a karima tökéletesen lekerekített, lapos-vágott élek nélkül, nagyobb radiális lábnyomot foglal el, és nagyobb hézagot igényel az anyatest körül a gépegységen belül.
Mérnöki kiválasztási tanácsok:
Csere rendelése előtt mindig ellenőrizze a karima átmérőjét (D1), a karima vastagságát (H) és a csavarkör átmérőjét (PCD) a műszaki rajzokon. A karima alakjának és a szabványnak való megfelelés kritikus fontosságú annak biztosításához, hogy a rögzítőfuratok megfelelően illeszkedjenek a meglévő kocsihoz vagy portállemezhez.
