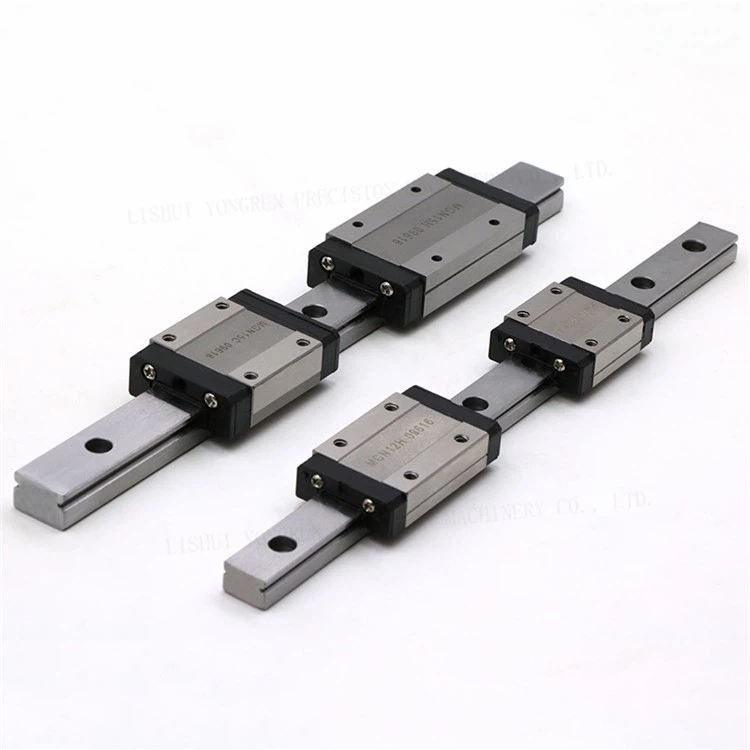

Az MGN és az MGW sorozatú miniatűr lineáris vezetősínek közötti választás a tömörség/alacsony profil és a teherbírás/merevség közötti alapvető kompromisszum-bõl áll. Mindkét sorozat miniatűr vezetősín (jellemzően 5-15 méretű), és keringető golyókat használ, de eltérő geometriájuk alkalmas különböző alkalmazásokhoz.
Itt található a legfontosabb különbségek részletezése, amely segít kiválasztani a megfelelőt.
| Funkció | MGN sorozat ("normál" szélesség) | MGW sorozat ("széles" szélesség) |
| Blokk és sín szélessége | Keskeny profil | Széles profil (W a "Wide" rövidítése) |
| Merevség és pillanatok | Jó, de korlátozott a szélessége | Jelentősen nagyobb pillanatnyi terhelhetőség |
| Terhelhetőség | Normál teherbírás miniatűr sínekhez | Magasabb teljes terhelhetőség |
| Felszerelés | Alacsony profilú, gyakran alulról kell felszerelni. | Szélesebb rögzítési felület, jobb stabilitás. |
| Téralkalmasság | Ideális rendkívül korlátozott helyhez és minimális magassághoz. | Olyan helyeken használják, ahol korlátozott a hely, de a merevség a legfontosabb. |
| Tipikus használat | 3D nyomtatók, CNC lézerek, pick{1}}és-elhelyezés, elektronikai összeszerelés, műszerek. | Orvosi berendezések, robotika, mérőberendezések, nagyobb stabilitást igénylő alkalmazások. |
Mikor válasszuk az MGN sorozatot?
Az MGN sorozatot olyan alkalmazásokhoz ajánljuk, ahol az elsődleges megszorítás a fizikai térburok.
A lehető legalacsonyabb profilra van szüksége:Az MGN keskeny blokkja és sínje lehetővé teszi, hogy beilleszkedjen a rendkívül kompakt kialakításokba, vagy amikor alacsony súlypontra van szükség.
A pillanatnyi terhelés minimális:Ha a mozgófokozat súlya alacsony, és jól{0}}a sín közepén van, az MGN csökkentett nyomatékkapacitása elfogadható.
A nagy sebesség prioritás:Az MGN vezetékek alacsony elmozdulási ellenállásukról ismertek, és jól{0}}alkalmasak nagy haladási sebességű és könnyű terhelésű alkalmazásokhoz, például 3D nyomtatókban vagy lézerrendszerekben.
Mikor válasszuk az MGW sorozatot?
Az MGW sorozatot úgy tervezték, hogy nagyobb erőket viseljen el, és nagyobb rendszermerevséget biztosítson, kihasználva szélesebb alapját.
A pillanatnyi terhelések jelentősek:A "W" (széles) kialakítás sokkal nagyobb alapot ad a blokknak, ami drámaian növeli a Pitch (sín mentén billenő) és Roll (sínen átbillent) nyomatékok elnyelő képességét.
Nagy merevségre és stabilitásra van szüksége:A szélesebb profil nagyobb általános merevséget biztosít, ami elengedhetetlen olyan precíziós folyamatokhoz, amelyek külső erőkkel vagy nagy tehetetlenséggel járnak (pl. olyan orvosi eszközök, amelyeknek stabilnak kell maradniuk).
Maximalizálni kell a terhelhetőséget:Az MGW nagyobb teherbírást kínál az MGN-hez képest ugyanabban a méretosztályban, így alkalmas olyan alkalmazásokhoz, amelyek kissé nehezebb alkatrészeket mozgatnak.
