DS sorozatú motortartó

DS sorozatú motortartó

Termékleírás

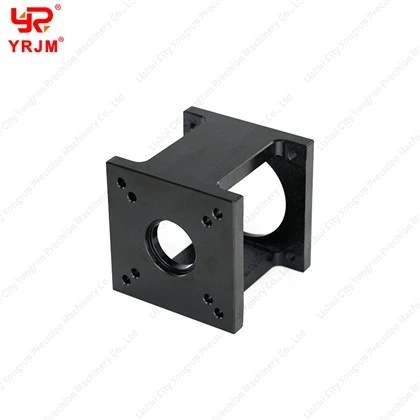

A DS sorozatú motortartó (Servo Motor Mounting Seat) egy nagy pontosságú, integrált szerelőblokk, amelyet arra terveztek, hogy az AC és DC szervomotorokat közvetlenül golyóscsavarokhoz vagy hajtott tengelyekhez csatlakoztassa. A lineáris erőátviteli szerelvények kritikus láncszemeként ez a konzol pontos beállítást biztosít a motor tengelye és a hajtótengely között.

Szabványos szervokompatibilitás
A DS sorozatot úgy gyártják, hogy megfeleljen a szabványos metrikus szervomotor karimaméreteinek. Az elérhető modellek a következők:
DS40:40-keretes szervomotorokhoz optimalizálva.
DS60:60-keretes szervomotorokhoz optimalizálva.
DS80:80-keretes szervomotorokhoz optimalizálva.
DS110:110-keretes szervomotorokhoz optimalizálva.
DS130:130-keretes szervomotorokhoz tervezve.

Nagy dinamikus teljesítmény
A nagy gyorsulás és nyomaték kezelésére tervezett tartókonzolok precíziósan megmunkált referenciafelületekkel rendelkeznek, amelyek szűk geometriai tűréseken belül vannak (általában 0,01 mm alatt). Ez a merev kialakítás megőrzi a koncentrikusságot és védi a rendszerelemeket az igényes ipari ciklusok alatt.

Működési elvek: DS sorozatú motortartók

1. Monolit koaxiális igazítás
A DS sorozat alapvető mérnöki elve az egybeállítású megmunkálásban rejlik, amely kivételes geometriai pontosságot garantál.

• Integrált feldolgozás:A motor pilótaregisztere, a tengelykapcsoló kamra és a csapágytámasztó furat egyetlen, folyamatos CNC-beállításon belül van megmunkálva.
• Az eredmény:Rendkívül pontos koaxiális beállítás. Ez a speciális eljárás biztosítja, hogy a motor tengelye, a tengelykapcsoló, a kettős szögérintkező csapágyak és a golyóscsavar szigorúan egyetlen tengelyen maradjanak. Mivel a ház egyetlen tömör tömbből van megmunkálva, ez a beállítás mechanikusan rögzített, így minimálisra csökken az elmozdulás vagy a laza rezgés kockázata a nagy dinamikus műveletek során.


2. Nagy merevség és szerkezeti integritás
A hagyományos több darabból álló szerelvények csavarkötéseinek kiküszöbölésével a monolitikus DS konzol kiemelkedő szerkezeti integritást biztosít.

• Monolit szerkezet:Egyetlen tömör tömbből, kiváló minőségű 6063-as alumíniumprofilból vagy szénacélból készült.
• Előny:A csavarkötések meghajolhatnak vagy kismértékben megcsúszhatnak nagy tengelyirányú gyorsulás vagy hirtelen vészleállás hatására. A monolitikus DS konzol minimális szerkezeti elhajlás mellett továbbítja a motor nyomatékát és a csavar axiális tolóerejét, így rendkívül érzékeny pozicionálást és kiváló csavarási merevséget biztosít.
