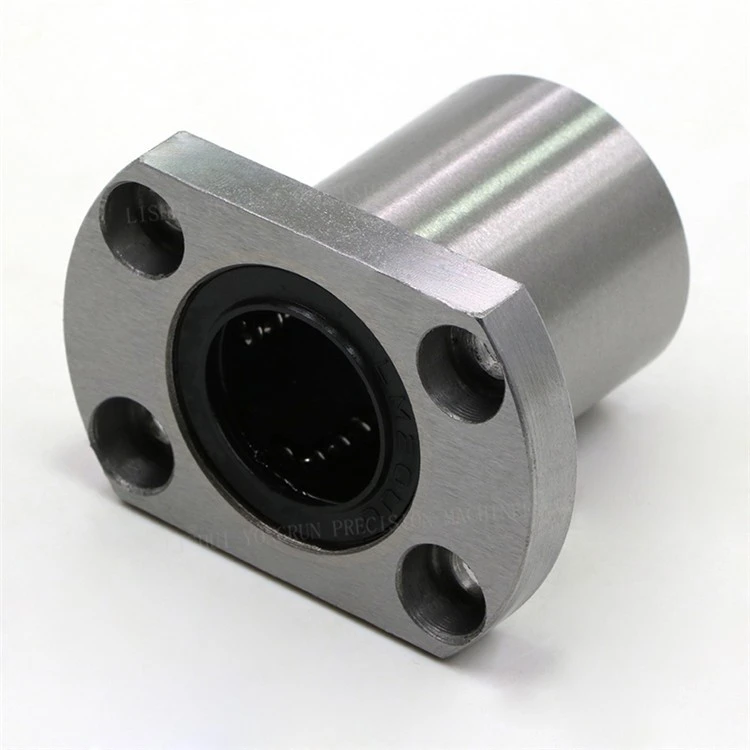

LMH-UU sorozatú lineáris csapágy

LMH-UU sorozatú lineáris csapágy

Termékleírások

Az LMH-UU sorozat egy nagy teljesítményű lineáris csapágy-, amely jellegzetes ovális (vagy "gyémánt") karimával rendelkezik a robusztus és helytakarékos{2}}szerelés érdekében. A szabványos ázsiai metrikus méretek szerint gyártott sorozatot olyan alkalmazásokhoz tervezték, ahol biztonságos, nem -forgó tartóra van szükség, különösen kompakt területeken. A két-lyukú karima ideális a korlátozott felületű telepítésekhez, és alacsonyabb profilt kínál, mint a négyzetes{7}}karimás típusok.

Az LMH-UU sorozat meghatározó jellemzője az ovális-alakú karima, amely a csapágy külső hengerének szerves részét képezi. Ez a kialakítás lehetővé teszi a közvetlen és biztonságos rögzítést a géplapra vagy a házra csavarok segítségével, ami leegyszerűsíti a telepítést és biztosítja a pontos beállítást. A megnövelt tartósság érdekében kettős tömítéssel felszerelt LMH-UU sorozat megbízható és precíz megoldást kínál a sima, alacsony-súrlódású lineáris mozgás eléréséhez különféle automatizálási, robotikai és CNC alkalmazásokban.

Tervezési alapelvek

Az ovális karima egy kritikus tervezési elem, amelyet speciális szerelési és rendszerintegrációs előnyökhöz terveztek.

Integrált karima a stabilitásért:A karima közvetlenül a külső hengerbe van integrálva, egyetlen, merev alkatrészt hozva létre. Ez biztonságos és stabil platformot biztosít a csapágy közvetlenül a gépvázra vagy házra történő felszereléséhez, amely megakadályozza a nem kívánt elfordulást, és biztosítja az egyenletes teljesítményt terhelés alatt.

Kompakt, hely{0}}Profil mentése:Az ovális karima, amelynek két oldala gyakran laposra van vágva, alacsonyabb magmagasságot és kisebb alapterületet eredményez a négyzetes karimához (LMK típus) képest. Emiatt az LMH-UU sorozat ideális választás a szűk függőleges vagy vízszintes helyszűkületekkel járó alkalmazásokhoz.

Optimalizált terheléselosztás:A belső golyóscsapágysorok stratégiailag illeszkednek a karimához. A karima egyik lapított oldalára merőlegesen kifejtett terhelést közvetlenül két sor golyó támasztja alá, optimalizálva a terheléselosztást és maximalizálva a csapágy kapacitását.
